Преимущества датчика и передатчика уровня Ziasiot





1. Высокая точность и точность

Использует передовую сенсорную технологию для обеспечения-высокоточных измерений уровня в реальном времени.

Минимальный дрейф с течением времени, обеспечивающий стабильную производительность в сложных условиях.

2. Широкий спектр применения.

Подходит для жидкостей, суспензий и агрессивных сред (в зависимости от модели).

Работает в таких отраслях, как водоснабжение и очистка сточных вод, химическая, нефтегазовая, пищевая и фармацевтическая промышленность.

3. Прочная и долговечная конструкция.

Изготовлен из высококачественных-материалов (например, нержавеющей стали, ПТФЭ), устойчивых к коррозии.

Доступны степени защиты IP66/IP67/IP68 для пыле- и водонепроницаемости.

4. Технологии множественных измерений

Доступен в различных типах:

Ультразвуковой (бесконтактный-, идеально подходит для чистых жидкостей)

Радар (для суровых условий, паров и пыли)

Гидростатический (погружной, отлично подходит для глубоких резервуаров)

Емкостный (для проводящих/непроводящих-жидкостей)

5. Фабрика с командой дизайнеров, OEM доступен.

Быстрая доставка, множество моделей на складе, низкий минимальный заказ и конкурентоспособная цена-с завода.

Почему выбирают нас





Наша фабрика:Shanghai Ziasiot Technology Co., Ltd. является опытным производителем датчиков давления и температуры, преобразователей.



Продукты:Основная продукция, разработанная и производимая нашей компанией, состоит из нескольких серий, в том числе беспроводных датчиков, датчиков расхода, линейных датчиков давления, датчиков уровня жидкости, датчиков давления высокотемпературного расплава, манометра расплава, датчика давления высокотемпературного расплава, датчика температуры, прибора индекса плавления, системы калибровки давления, интеллектуального цифрового прибора, взрывного переключателя, системы «умный дом», интеллектуального модуля, интеллектуальных весов для тела, лабораторного прибора, Интернета вещей и автоматизированной полной системы управления.



Наша сертификация:Чтобы подчеркнуть нашу приверженность качеству и репутации, научно-исследовательские и производственные процессы всех брендов zias обеспечивают соответствие и наличие сертификатов RoHS, ISO, CE, CMC, CPA, ex и других.



Производство и качество:ZiasIOT посвящает себя развитию обрабатывающей промышленности и ее производительности. Возможность контроля температуры и давления в промышленной сфере жизненно важна для повышения производительности и производства высококачественной-продукции.



Типы датчиков уровня
1. Датчики уровня жидкости

Датчики уровня жидкости определяют уровни жидкостей. Датчики уровня жидкости также обнаруживают границы раздела между жидкостями, такими как масло и вода. Датчики уровня жидкости- можно найти в резервуарах для хранения, транспортировки и хранения воды. Эти датчики измеряют уровень путем измерения напора жидкости.

2. Ультразвуковой уровнемер

Ультразвуковые преобразователи, установленные в верхней части контейнера или рядом с ним, используют ультразвуковой импульс. Импульс попадает на поверхность жидкости и отражается. Затем датчик вычисляет уровень заполнения на основе времени между переданным и полученным сигналом.

3. Емкостные датчики уровня.

Принцип емкостного измерения уровня основан на изменении емкости. Изолированный электрод действует как одна пластина конденсатора, а стенка резервуара — как другая пластина. Емкость зависит от уровня жидкости. Пустой резервуар имеет меньшую емкость, а наполненный резервуар имеет большую емкость.
Измеряя изменения емкости, датчики рассчитывают уровень заполнения резервуара.

4. Гидростатические датчики уровня

Датчик гидростатического уровня измеряет гидростатическое давление в жидкости на заранее-определенной глубине. Гидростатические датчики уровня измеряют уровень жидкости по давлению покоящейся жидкости внутри резервуара. Чем больше сила жидкости, тем больше объем жидкости.

5. Магнитные датчики уровня.

В этих передатчиках используется магнитный объект, подвешенный на плавучем поплавке. Этот преобразователь подходит для непрерывных измерений благодаря подъему и опусканию поплавка в зависимости от уровня жидкости. Используя сочетание проверенных принципов плавучести и преимуществ магнетизма, магнитные-датчики уровня подходят практически для любого процесса.

6. Радарные датчики уровня заполнения

Эти передатчики работают по принципу радара на основе электромагнитных волн в диапазоне 10 ГГц в микроволновом диапазоне X-диапазона. Передатчик, установленный наверху резервуара с жидкостью, посылает радиолокационный сигнал в жидкость и принимает отражение сигнала. Затем передатчик анализирует текущий уровень заполнения резервуара на основе времени, необходимого для возврата переданного сигнала.



Как использовать уровнемер и переключатель уровня

Небольшие контейнеры часто контролируются только с помощью переключателя уровня, но для контейнеров среднего-и большого размера вместо установки нескольких переключателей уровня вверху, посередине и внизу используется датчик уровня для непрерывного измерения уровня хранения и расчета приблизительного уровня хранения в режиме реального времени.
Его часто показывают и используют.
В некоторых случаях датчик уровня также используется для проверки объема промежуточного хранилища при управлении с помощью переключателя уровня.
Это также имеет то преимущество, что позволяет легче заметить проблему с определенным датчиком.
Поскольку проблему можно обнаружить на ранней стадии, она может снизить влияние на производственный процесс и предотвратить нагрузку на оборудование.

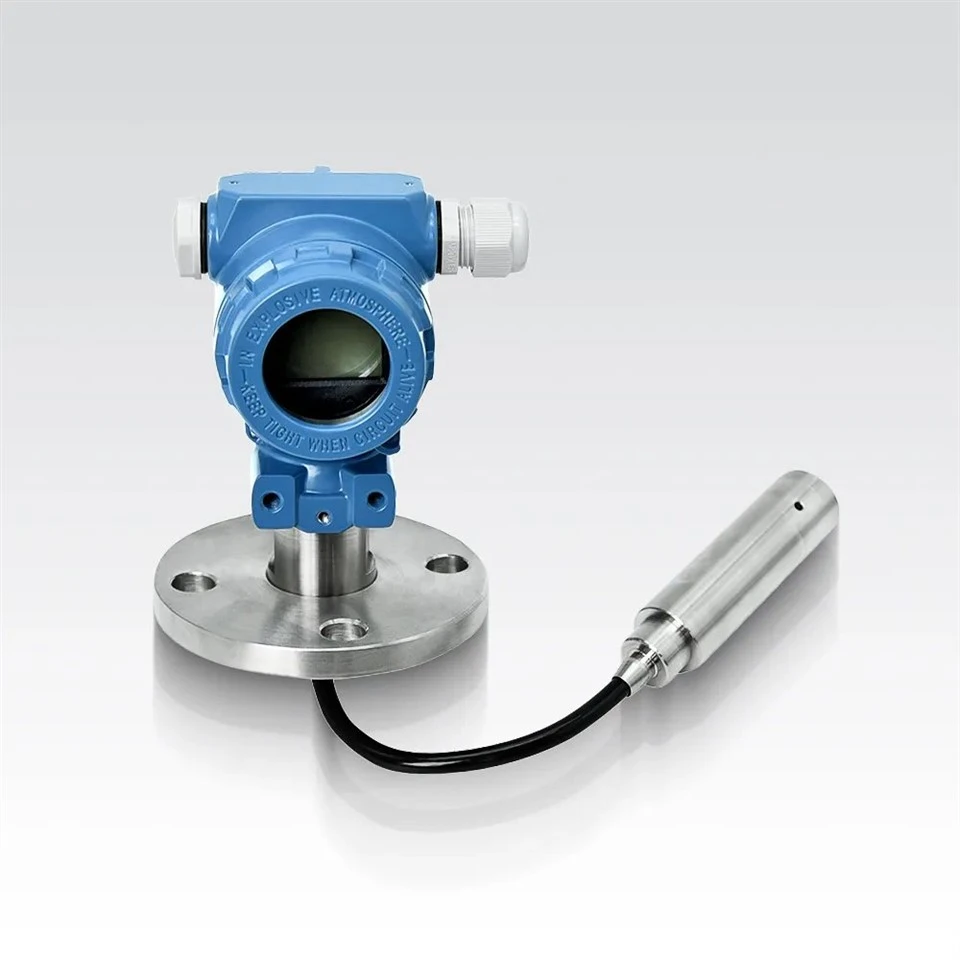

Explosion Proof Liquid Throw-in Level Transmitter



Как откалибровать датчик уровня





Прежде чем использовать уровнемер, его необходимо откалибровать. Этот процесс включает настройку выходного сигнала устройства таким образом, чтобы оно точно считывало фактический уровень жидкости. Процедура калибровки будет зависеть от типа используемого уровнемера.
Например, погружные аппараты следует устанавливать таким образом, чтобы они находились на глубине не менее 6 дюймов от поверхности жидкости, которую они измеряют. Выходной сигнал следует настроить так, чтобы он отражал фактический уровень жидкости. С другой стороны, чувствительность датчиков давления должна быть отрегулирована так, чтобы она соответствовала желаемому диапазону измерения. Молотковые соединения требуют регулировки давления в линии для обеспечения правильных показаний. Наконец, цифровые манометры необходимо калибровать с помощью калибровочного устройства.
При правильной калибровке датчик уровня может предоставить точную информацию об уровнях жидкости в открытых или закрытых резервуарах. Эти данные можно использовать, чтобы убедиться в правильности работы процессов и безопасном обращении с материалами.



Anti-Corrosive Liquid Level Transmitter

Установка датчика уровня



1. Установите передатчик с надлежащей опорой.
2. Используйте подходящий кабель.
3. Держите коррозионно-активные и горячие технологические материалы вдали от преобразователя.
4. Делайте импульсные трубопроводы как можно короче.
5. Сохраняйте минимальное количество стыков и изгибов импульсных трубопроводов.
6. Держите Liquid Head всегда заполненным жидкостью.
7. Избегайте отложений отложений в импульсном трубопроводе.
8. Избегайте градиентов и колебаний температуры окружающей среды.
9. Проверьте систему на наличие утечек.
10. При необходимости обеспечьте изоляцию.

Калибровка датчика уровня



1. Правильно изолируйте передатчик.
2. Правильно осушите-все ножки и передатчик.
3. Используйте действующее калибровочное/испытательное оборудование.
4. Проверьте наличие утечек в системе.
5. Процедура калибровки пара описана в руководстве.
6. Тщательно проверьте повторяемость выходного сигнала передатчика.
7. Обновите записи калибровки.
8. Пожалуйста, заполните карту истории.
9. Установите датчик на линию с помощью коллектора и запорных клапанов (для датчика DP).
10. Надлежащим образом заткните все дренажи импульсного трубопровода.

h1
Каковы меры предосторожности при использовании указателя уровня?


Проверка прецизионной функции

Уровень точности и функции В соответствии с требованиями к измерениям и случаями применения выберите уровень точности прибора для достижения экономичности и-эффективности. Например, для торговых расчетов, передачи продуктов и измерения энергии вам следует выбрать более высокий уровень точности, например 1,0, 0,5 или выше; для управления процессом выбирайте различные уровни точности в соответствии с требованиями контроля; только некоторые. Это повод проверить ход технологического процесса без точного контроля и измерений. Вы можете выбрать более низкий уровень точности, например 1,5, 2,5 или даже 4,0. В настоящее время вы можете выбрать недорогой -подключаемый-указатель уровня.

Измеримая среда

Скорость потока измеряемой среды, диапазон и калибр прибора При измерении обычной среды полномасштабный-поток указателя уровня жидкости можно выбрать в диапазоне скорости потока измеряемой среды 0,5–12 м/с, причем этот диапазон относительно широк. Характеристики (калибр) выбранного прибора не обязательно совпадают с технологическим трубопроводом. Его следует определять в зависимости от того, находится ли диапазон измерения расхода в пределах диапазона расхода, то есть когда расход трубопровода слишком мал, чтобы соответствовать требованиям расходомера, или точность измерения не может быть гарантирована при этом расходе. Необходимо уменьшить диаметр прибора, чтобы увеличить скорость потока в трубке и получить удовлетворительные результаты измерений.

Поиск неисправностей

Регулярная проверка указателя уровня жидкости и метод устранения неполадок, подходящий для указателя уровня жидкости с магнитной заслонкой, двухцветного указателя уровня жидкости с кварцевой трубкой, указателя уровня жидкости со стеклянной трубкой и т. д.
Сначала проверьте, правильно ли подключен источник питания. Если вы обнаружите, что подключение неправильное, вам следует изменить его в соответствии с руководством по эксплуатации.
С помощью трех-вольтметра измерьте напряжение между +24V и выходным напряжением. Напряжение должно находиться в пределах от 13 В до 36 В. Если напряжение ненормальное, проверьте, не неисправна ли цепь или связанное с ней оборудование.
Сначала следует убедиться, что пункт 2 в норме, а затем подключить миллиамперметр к цепи 4 ~ 20 мА, чтобы проверить, в норме ли ток. Если текущее значение является ненормальным, замените его новым продуктом или обратитесь в службу поддержки клиентов.
Проверьте напряжение между IN и COM с помощью вольтметра. Нормальное напряжение должно составлять около 2,5 В. Если напряжение слишком низкое, провод EXC следует отсоединить. Если напряжение возвращается в норму, это означает, что желтый магнитный модуль неисправен. Если мощность по-прежнему низкая. Это означает, что преобразователь сигналов поврежден. Если вы обнаружите вышеуказанное явление, вам следует заменить преобразователь сигналов в соответствии с реальной ситуацией или обратиться в службу поддержки клиентов.

Примечание по использованию датчика уровня жидкости

Регулируемый источник питания выберите отдельно. Стабильность источника питания влияет на производительность передатчика, а его погрешность контролируется на уровне менее одной-пятой допустимой погрешности передатчика. Для продуктов с особыми требованиями к питанию необходимо использовать специальные источники питания.
Сигнальная линия датчика уровня жидкости должна иметь экранированный кабель для предотвращения электромагнитных помех.
Подключите передатчик в соответствии с правильным методом подключения. Время включения-включения должно составлять от 15 до 30 минут.
Если датчик уровня жидкости установлен в бассейне, водонапорной башне и т. д., он может опустить свой датчик на дно воды, вдали от места, где скорость потока воды слишком высока.
В случае использования датчика уровня жидкости ULB6 при больших колебаниях уровня, например, в погружных насосах, применяется метод вставки стальной трубы. Стальная труба должна быть прочно закреплена, и в каждом интервале на стальной трубе должно быть открыто отверстие. Положение стальной трубы должно быть далеко от входа и выхода.
Распределительную коробку следует надежно закрепить или установить фиксированный кронштейн и поместить в сухое, затененное место, защищенное от дождя.
Защитите вентиляционный кабель. Он не должен быть согнут или заблокирован, а также не должен быть поврежден. Дополнительный кабель можно сложить рядом.
При наружной установке датчика уровня жидкости также следует принять меры молниезащиты.

Как обслуживать датчики уровня


Регулярно проверяйте наличие видимых признаков износа или повреждений.
Регулярная проверка предметов на наличие видимых признаков износа или повреждений может избавить от многих хлопот и даже предотвратить несчастные случаи.
Будь то проверка шин вашего автомобиля на предмет каких-либо необычных выпуклостей или пятен износа протектора или проверка шнура зарядного устройства вашего телефона на наличие изношений, время, потраченное на осмотр предметов, может быть простым, но эффективным способом обнаружить потенциальные проблемы до того, как они станут серьезными.
Поэтому будьте бдительны и регулярно-осматривайте свои вещи.



Выполняйте проверку калибровки каждые 6 месяцев для обеспечения точности.
Проведение проверки калибровки каждые шесть месяцев является важным шагом для поддержания точности оборудования и получения надежных результатов. Этот простой процесс включает сравнение показаний прибора с известным значением и исправление любых несоответствий.
Калиброванный прибор необходим во многих отраслях промышленности, включая здравоохранение, пищевую промышленность и производство, где точность и аккуратность имеют решающее значение.
Проверку калибровки следует выполнять регулярно, чтобы избежать ошибок, которые могут иметь серьезные последствия. Обеспечение правильной работы вашего оборудования сэкономит вам время и деньги, а также повысит общую производительность и успех вашего бизнеса.



При необходимости очистите и смажьте датчик уровня.
Помните ли вы, когда вы в последний раз чистили и смазывали датчик уровня? Это может показаться незначительной задачей, но пренебрежение этим важным этапом обслуживания может привести к дорогостоящим проблемам в будущем.
Грязь, пыль и мусор могут накапливаться на механических компонентах уровнемера, что приводит к его неправильной работе. Кроме того, недостаток смазки может привести к чрезмерному износу, сокращая срок службы вашего оборудования.
Потратив время на очистку и смазку датчика уровня по мере необходимости, вы обеспечите его бесперебойную работу и продлите общий срок его службы. Не ждите, пока станет слишком поздно; убедитесь, что ваше оборудование находится в хорошем состоянии-для достижения оптимальной производительности.



Убедитесь, что проводка в хорошем состоянии и при необходимости замените ее.
Проверка того, что проводка в вашем доме или офисе находится в хорошем состоянии, является важным шагом в обеспечении безопасности и функциональности вашего помещения. Старые, изношенные или каким-либо образом поврежденные провода могут представлять серьезную опасность: от поражения электрическим током до пожара и других опасностей.
Даже если кажется, что все работает нормально, важно регулярно проверять вашу проводку у профессионального электрика, чтобы убедиться, что она соответствует нормам и работает должным образом.
И если будут обнаружены какие-либо проблемы, не стесняйтесь полностью заменить проводку, если это необходимо.



Убедитесь, что монтажные кронштейны надежно прикреплены к резервуару.
Когда дело доходит до удержания резервуара на месте, использование монтажных кронштейнов является обязательным. Но просто прикрепить их недостаточно; они должны быть надежно прикреплены к вашему резервуару, чтобы обеспечить максимальную безопасность и устойчивость.
Ослабленный кронштейн может означать катастрофу, если ваш резервуар сместится или опрокинется, что может привести к повреждению вашего имущества или даже к угрозе для жизни.


Часто задаваемые вопросы


Вопрос: В чем разница между реле уровня и преобразователем?

О: Реле уровня — это устройство, которое определяет уровень жидкости и включает или выключает его в зависимости от результата. С другой стороны, датчик уровня работает, непрерывно измеряя уровень и передавая данные на контроллер.

Вопрос: Какой тип зонда является датчиком уровня?

A: Датчик уровня — это особый тип датчика уровня, используемый для измерения уровня или вертикальной высоты жидкости в резервуаре с водой, резервуаре или сосуде. Датчики уровня доступны во многих различных формах, но наиболее популярный и простой в использовании - погружной датчик уровня - основан на датчике давления.

Вопрос: В чем разница между датчиком уровня и индикатором?

О: Разница между индикатором и передатчиком заключается в том, что они делают с сигналом. Индикатор преобразует сигнал в вес или силу. Передатчик не только преобразует сигнал, но и передает его в операционную систему, например ПЛК или компьютер.

Вопрос: Какого размера датчики уровня?

A: Компания Micro Sensor предлагает датчики уровня диаметром 17 мм, 19 мм и 22 мм для удовлетворения различных требований к установке. Эти тонкие-датчики уровня обеспечивают стабильное и точное измерение уровня при мониторинге подземных вод, глубоких колодцах и скважинах.

Вопрос: Что такое уровнемер и как он работает?

Ответ: Датчики уровня обеспечивают непрерывные измерения уровня во всем диапазоне системы, а не в одной точке, и выдают выходной сигнал, который напрямую коррелирует с уровнем в резервуаре. Генерируемый выходной сигнал может использоваться для отображения глубины или для активации функций управления.

Вопрос: Какой тип уровнемера наиболее распространен?

Ответ: Чем больше сила жидкости, тем больше объем жидкости внутри контейнера. Это один из самых распространенных типов устройств определения уровня заполнения. Крайне важно, чтобы плотность жидкости оставалась постоянной для обеспечения точных измерений.

Вопрос: Какие существуют типы датчиков уровня?

A: Типы датчиков измерения уровня
Поплавковые датчики уровня.
Буйковый уровнемер.
Радарные уровнемеры.
Ультразвуковой уровнемер.
Емкостные датчики уровня.
Гидростатические датчики уровня.
Магнитные измерители уровня.
Направленный микроволновый уровнемер.

Вопрос: Является ли датчик уровня датчиком?

О: Датчик уровня — это специальная версия датчика давления, предназначенная для измерения уровня в резервуарах, фонтанах, камерах и скважинах. Для достижения наиболее точных измерений преобразователь помещается непосредственно в жидкость и как можно ближе ко дну.

Вопрос: Как выбрать уровнемер?

A: Фаза (жидкая, твердая или суспензия)
Температура.
Давление или вакуум.
Химия.
Диэлектрическая проницаемость среды • Плотность (удельный вес) среды.
Агитация (действие)
Акустический или электрический шум.
Вибрация или механический удар.

Вопрос: Каков принцип датчика уровня?

A: Принцип работы датчика уровня воды заключается в том, что когда он помещается на определенную глубину в измеряемую жидкость, давление на передней поверхности датчика преобразуется в высоту уровня жидкости. Формула расчета: Ρ=ρ.

Вопрос: Каковы компоненты уровнемера?

A: Основные компоненты уровнемера включают датчик, напорную диафрагму, заполняющую жидкость и выход (аналоговый или цифровой). Более подробно: когда датчик уровня установлен в резервуаре, мембрана датчика под давлением вступает в непосредственный контакт с жидкостью.

Вопрос: Датчик уровня аналоговый или цифровой?

О: Для этого используются два типа приборов – уровнемер и уровнемер. Реле уровня представляет собой прибор с цифровым входом, тогда как датчик уровня представляет собой преобразователь с аналоговым входом.

Вопрос: Как работает поплавковый уровнемер?

A: Поплавковый уровнемер представляет собой прибор для непрерывного измерения уровня жидкости, в котором в качестве измерительного элемента используется магнитный плавающий шарик. Благодаря магнитной связи внутреннее сопротивление датчика изменяется линейно, а интеллектуальный преобразователь преобразует изменение сопротивления в стандартный сигнал тока 4–20 А.

Вопрос: Какое устройство используется для измерения уровня?

О: Это механическое устройство, предназначенное для прямой индикации уровня жидкости в резервуаре, для работы которого не требуется электропитание. Указатель уровня используется только для визуальной индикации уровня жидкости в баке.

Вопрос: Как работает датчик уровня жидкости?

A: Лазерный передатчик, расположенный в верхней части сосуда, излучает короткий импульс света на поверхность технологической жидкости, который отражает его обратно на детектор. Схема синхронизации измеряет прошедшее время (TOF) и рассчитывает расстояние.

Вопрос: Каковы преимущества датчика уровня?

A: Датчики уровня могут использоваться для обнаружения высокого или низкого уровня и сигнализации, обнаружения утечек, отключения перелива и регулирования границы между уровнями различных сред.

Вопрос: Каковы четыре преимущества гидростатического уровня воды?

О: Они имеют проверенный принцип измерения и высокую надежность. Гидравлические датчики уровня имеют непосредственный контакт со средой. Они обеспечивают надежные процессы измерения, на которые не влияют такие факторы, как пар, загрязнения, пыль, отложения, пена и т. д.

Вопрос: Как вы обслуживаете датчик давления?

A: Своевременно находите и устраняйте ослабленную проводку и крепеж, регулярно очищайте внешнюю поверхность датчика давления и выполняйте анти-антикоррозионную защиту трубопровода подачи давления и основного клапана. 3.. Проверьте, соответствуют ли показания датчика давления показаниям манометра, установленного на месте-и вторичного манометра.

Вопрос: Каков диапазон калибровки датчика уровня?

A: На уровне 0 % давление на датчике составляет 1,10*(500 +200 мм) или 770 мм водяного столба. На уровне 100 % давление на датчике составляет 1,10*(500+1000 мм) или 1650 мм вод. ст. Поэтому датчик следует калибровать в диапазоне от 770 до 1650 мм вод. ст. для измерения уровней жидкости на высоте от 200 до 1000 мм над соплом.

Вопрос: Как проверить уровнемер?

A: Заполните камеру датчика уровня водой до уровня 0%. Считайте измеренное значение уровня на ЖК-дисплее преобразователя (или в HART-коммуникаторе). Установите это условие как уровень 0% через HART-коммуникатор. Считайте мА выходной сигнал передатчика с помощью мультиметра.
