Что такое дрейф нулевой точки керамических датчиков давления?

Каков дрейф нулевой точки керамических датчиков давления?

Как поставщик керамических датчиков давления, я часто сталкиваюсь с различными техническими вопросами от клиентов. Один из часто задаваемых вопросов касается дрейфа нулевой точки керамических датчиков давления. В этом блоге я углублюсь в концепцию дрейфа нулевой точки, его причины, последствия и возможные решения.

Понимание нуля – дрейфа точки

Дрейф нулевой точки означает изменение выходного сигнала датчика давления, когда входное давление равно нулю с течением времени. В идеальной ситуации керамический датчик давления должен иметь стабильный выходной сигнал 0 В (или определенное опорное значение) при отсутствии давления. Однако в действительности этот результат может отклоняться от ожидаемого значения, и это отклонение и есть то, что мы называем дрейфом нулевой точки.

Давайте возьмем простой пример. Предположим, у нас естьСтандартный керамический датчик давленияустановлен в системе. При первоначальной калибровке системы выходной сигнал преобразователя устанавливается на ноль при отсутствии давления. Но после периода эксплуатации, скажем, нескольких недель или месяцев, мы обнаруживаем, что производительность больше не равна нулю, даже если давление все еще равно нулю. Это изменение выходного сигнала нулевой точки и есть дрейф нулевой точки.

Причины смещения нуля – точки

Существует несколько факторов, которые могут вызвать дрейф нулевой точки в керамических датчиках давления.

1. Изменения температуры
Температура является одним из наиболее важных факторов, влияющих на дрейф нулевой точки. Керамические датчики давления изготавливаются из различных материалов, и эти материалы имеют разные коэффициенты теплового расширения. При изменении температуры физические размеры компонентов преобразователя могут измениться, что, в свою очередь, влияет на электрические свойства чувствительного элемента. Например, керамическая диафрагма, которая является ключевой частью механизма измерения давления, может расширяться или сжиматься при изменениях температуры. Это может привести к изменению нагрузки на диафрагму и в конечном итоге вызвать сдвиг нулевой точки выходного сигнала.

2. Старение компонентов
Со временем компоненты керамического датчика давления могут стареть. Электрические свойства резисторов, конденсаторов и других электронных деталей могут измениться в результате длительного использования. Например, сопротивление резистора может незначительно увеличиваться или уменьшаться под воздействием электрических токов и факторов окружающей среды. Этот процесс старения может вызвать постепенное изменение общих электрических характеристик передатчика, что приведет к дрейфу нулевой точки.

3. Механическое напряжение
Механическое напряжение также может способствовать дрейфу нулевой точки. Если передатчик установлен в среде, где он подвержен вибрациям, ударам или механическим воздействиям, внутренние компоненты могут быть повреждены или смещены. Например, неплотное соединение или погнутый провод внутри преобразователя могут нарушить нормальную работу чувствительной цепи и привести к изменению выходного сигнала нулевой точки.

4. Химическая коррозия
В некоторых промышленных применениях керамический датчик давления может подвергаться воздействию агрессивных химикатов. Эти химикаты могут вступать в реакцию с материалами преобразователя, особенно с металлическими частями и керамической поверхностью. Коррозия может повредить чувствительный элемент и изменить его электрические свойства, вызывая дрейф нулевой точки.

Последствия дрейфа нулевой точки

Дрейф нулевой точки может иметь ряд негативных последствий для работы керамического датчика давления и всей системы, в которой он используется.

1. Неточность измерения
Наиболее очевидным последствием является снижение точности измерений. Поскольку выходной сигнал нулевой точки изменился, измеренные значения давления будут смещены от фактических значений. Это может привести к ошибкам в управлении и мониторинге системы. Например, в системе управления технологическим процессом неточные измерения давления могут привести к неправильной регулировке клапанов, насосов или другого оборудования, что может повлиять на качество и эффективность производственного процесса.

2. Неисправность системы
В некоторых случаях сильный дрейф нулевой точки может привести к неисправности системы. Если дрейф достаточно велик, система управления может получать неправильные сигналы давления и принимать неправильные решения. Например, в системе, критически важной для безопасности, такой как система управления предохранительным клапаном, значительный дрейф нулевой точки может привести к открытию или закрытию клапана в неподходящее время, что представляет угрозу безопасности.

3. Увеличение затрат на техническое обслуживание
Дрейф нулевой точки часто требует регулярной калибровки и настройки датчика давления. Это увеличивает объем работ и затраты на техническое обслуживание. Техническим специалистам необходимо потратить время и ресурсы на повторную калибровку преобразователя, чтобы обеспечить точные измерения. Кроме того, если смещение вызвано неисправностью компонента, неисправные детали, возможно, придется заменить, что еще больше увеличивает расходы на техническое обслуживание.

Решения для нуля - дрейф точки

Для решения проблемы дрейфа нулевой точки в керамических датчиках давления можно реализовать несколько решений.

1. Температурная компенсация
Одним из наиболее эффективных способов уменьшить влияние температурного дрейфа нулевой точки является температурная компенсация. Этого можно достичь с помощью датчиков температуры в преобразователе. Датчик температуры измеряет температуру окружающей среды, а электроника преобразователя использует эту информацию для регулировки выходного сигнала. Например, алгоритм компенсации на базе микропроцессора можно использовать для расчета ожидаемого дрейфа нулевой точки из-за температуры, а затем соответствующим образом корректировать выходной сигнал. НашАнтиперекрестный датчик давленияоснащен усовершенствованной технологией температурной компенсации, позволяющей минимизировать дрейф нулевой точки, вызванный изменениями температуры.

2. Регулярная калибровка
Регулярная калибровка необходима для исправления дрейфа нулевой точки. Калибровка включает сравнение выходного сигнала преобразователя с известным эталонным давлением и настройку выходного сигнала для соответствия ожидаемым значениям. Рекомендуется калибровать керамические датчики давления через регулярные промежутки времени, в зависимости от применения и условий эксплуатации. Например, в высокоточном приложении калибровка может требоваться каждые несколько месяцев, тогда как в менее критичном приложении может быть достаточно проводить калибровку один раз в год.

3. Высококачественные компоненты и дизайн.

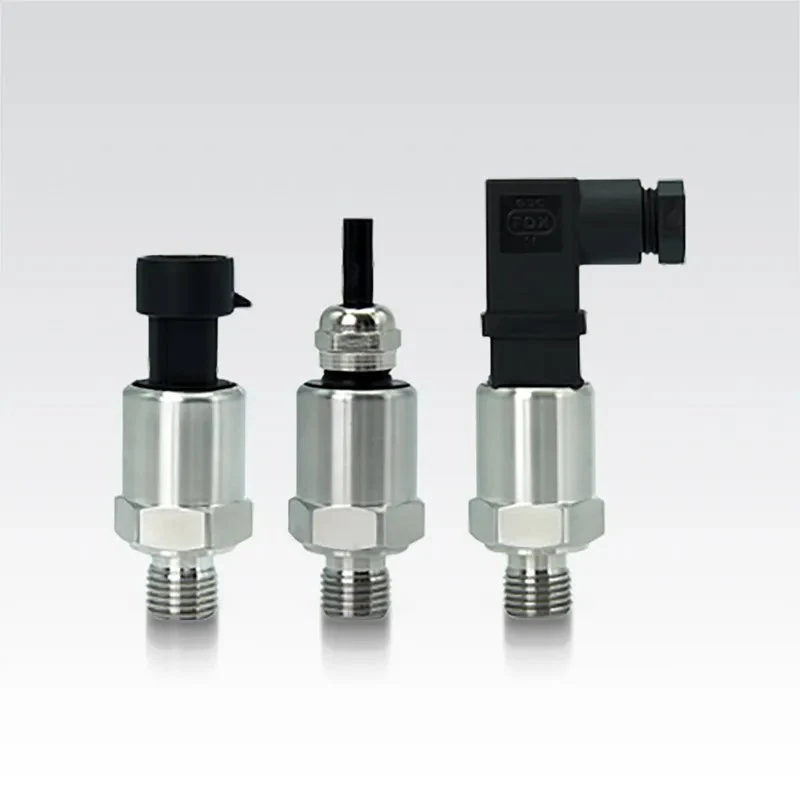

Использование высококачественных компонентов и хорошо продуманной конструкции также может помочь уменьшить дрейф нулевой точки. Высококачественные материалы более стабильны и менее подвержены старению и коррозии. Хорошая конструкция может свести к минимуму воздействие механических напряжений и колебаний температуры на чувствительный элемент. Например, правильные методы монтажа и герметизации могут защитить преобразователь от внешних ударов и вибраций. НашДатчик давления холодильного оборудованияразработан с использованием высококачественных компонентов и прочной конструкции, обеспечивающей стабильную работу и минимизирующей дрейф нулевой точки.

Заключение

Дрейф нулевой точки является распространенной проблемой в керамических датчиках давления, но с ней можно эффективно бороться, если правильно понимать ее причины и применять соответствующие решения. Как поставщик керамических датчиков давления, мы стремимся предоставлять высококачественную продукцию с минимальным дрейфом нулевой точки. Наши датчики спроектированы и изготовлены с использованием передовых технологий и высококачественных материалов, обеспечивающих точные и надежные измерения давления.

Если вы ищете надежный керамический датчик давления для вашего применения, мы приглашаем вас связаться с нами для дальнейшего обсуждения. Наша команда экспертов может помочь вам выбрать правильный продукт и предоставить техническую поддержку для обеспечения оптимальной производительности.

Ссылки

1. «Справочник по датчику давления», John Wiley & Sons, Inc.
2. «Керамические материалы и их применение для измерения давления», Журнал материаловедения и инженерии.
3. «Анализ дрейфа нулевой точки в промышленных датчиках», Транзакции IEEE по приборостроению и измерениям.
